1. 檢測概況
對于實施定向鉆穿越的管段，在定向鉆施工之前，與其并行或交叉的管道走向及埋深需精準掌握，以保證本次定向鉆施工安全。因此需要使用非常規的管線探測儀器及手段進行探測。受施工方委托，天津市嘉信技術工程有限責任公司應用超深管線埋深測量系統UPM對目標管段進行路由定位及埋深測量，為后續定向鉆施工提供數據支撐。
本工程項目位于蘇州昆山市，具體地點位于巴城鎮常嘉高速東側，古城北路西側，廟涇河附近。中俄東線新建天然氣管道與江蘇省天然氣管道接近平行敷設。被檢管道為江蘇省天然氣DN600輸氣管線，需要對目標管道進行定位和埋深檢測。本次精確探測目標點四處平行點。
2. 檢測裝置

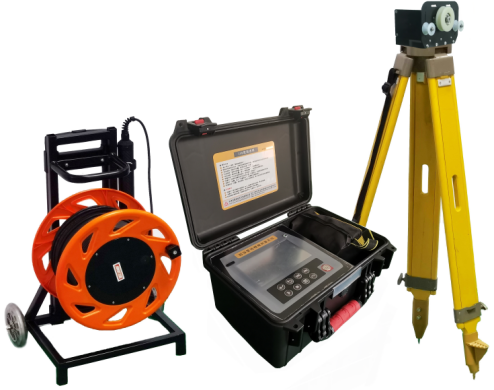

針對穿越管段精確定位測量的迫切需求，嘉信公司全新開發的UPM提供了強有力技術手段。在對待測管線施加信號后，UPM應用專利技術實現超深管線與探井中探頭相對位置及埋深的測量。UPM的最大探測深度只受測量線纜長度的限制，具有定位準確、檢測精度高、操作便捷、抗環境干擾能力強等優點。
3.檢測依據
《中華人民共和國石油天然氣管道保護法》(中華人民共和國主席令第30號)；
《建設工程安全生產管理條例》（中華人民共和國國務院令393號）；
《埋地鋼質管道穿跨越段檢驗與評價》GB/T 37369-2019；
《油氣輸送管道工程水平定向鉆穿越設計規范》 SY/T 6968-2021；
《油氣輸送管道穿越工程設計規范》 GB 50423-2013；
《全球定位系統（GPS）測量規范》 GB/T 18314-2009；
《工程測量標準》 GB 50026-2020；
《油氣輸送管道工程測量規范》 GB/T 50539-2017；
4. 檢測過程
4.1 信號施加
檢測人員進入現場勘查，使用VLoc3管線儀大致判定管道位置和埋深。確定管道位置點14個，其中四個精探點埋深20-31米之間。

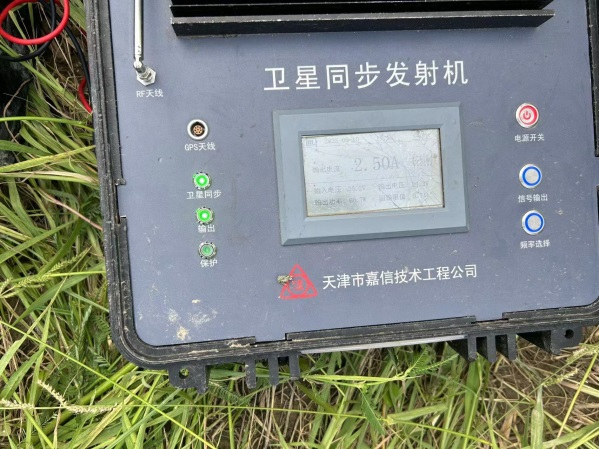

信號施加電流及位置
經多次討論對此次檢測工程形成具體的施工方案，并于8月10日至18日到達現場實施檢測。整個檢測過程，在檢測點北側古城北路天然氣管道測試樁處通過發射機施加信號，施加2.5A的電流檢測信號，并確認檢測信號可以滿足檢測需求。
4.2 管線儀檢測管線位置和埋深，以及坐標采集
要精確探測管道路由和埋深，首先需要在地面上使用管線儀找到管道的位置，然后需要在管道旁側鉆探出深于管道埋深的鉆孔，使用超埋深設備UPM實施探測。
4.3 天然氣管道的鉆孔施工及UPM精確測量
根據管道定位結果、現場可以施工位置、以及中俄東線管道穿越井就近原則，分別選取管道定位點為精探基準點，每個點東側距離管道水平位置15米處鉆一大于管道埋深的垂直井，鉆探深度根據管道定位時測量深度確定。完成后，遞進距離管道10米位置鉆一處測量孔，對埋深和位置進行復測。

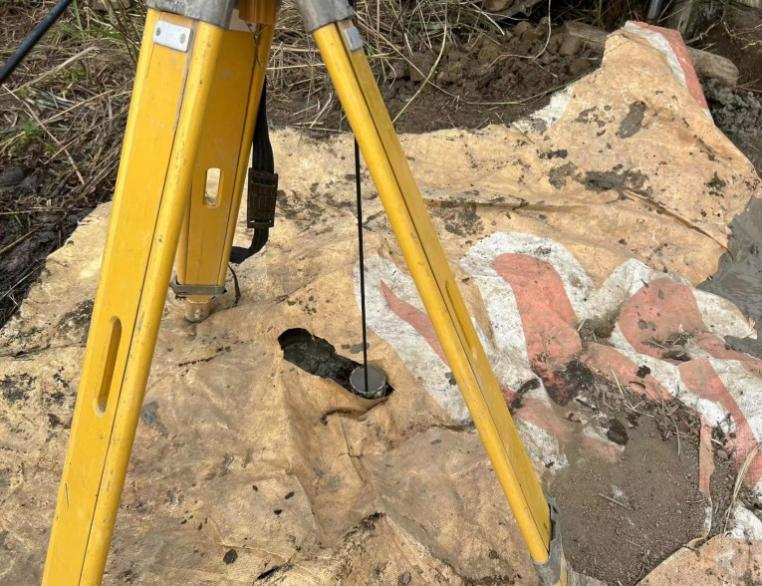

江蘇天然氣管道鉆孔測埋深過程
5. 檢測結論
5.1經過外業探測、實驗室資料整理、報告編寫，完成了所承攬工程項目“廟涇河中俄東線新建天然氣管道與江蘇天然氣管道臨近四處位置精探”的全部探測內容，查清了江蘇天然氣該管段四個精探點的路由埋深情況。
5.2本次測量結果表明，使用超深管線埋深測量系統UPM檢測大埋深管道的位置和埋深達到了預期效果，為后續定向鉆設計、施工提供了數據支撐。
