石-太管道陽泉段，管道外防腐層類型為三層PE，采用強制電流法進行陰極保護。近年來管道周?chē)碾姎饣F路及輸電設施對管道運行產生了極大的干擾腐蝕影響，管道電位波動較嚴重。故此，業主方?jīng)Q定對陽泉站進站管段進行排流保護。嘉信公司承接了該排流保護工程。
施工采用的技術標準和操作標準如下：
GB/T 21246-2007 埋地鋼質管道陰極保護參數測量方法
GB/T 21448-2008 埋地鋼質管道陰極保護技術規范
SY/T 0017-2006 埋地鋼質管道直流排流保護技術標準
SY/T 0032-2000 埋地鋼質管道交流排流保護技術標準

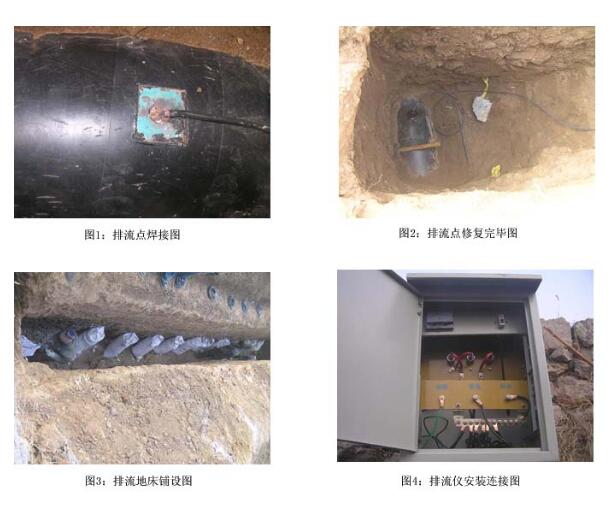

根據設計要求進行排流點的選擇及犧牲陽極和排流儀的安裝

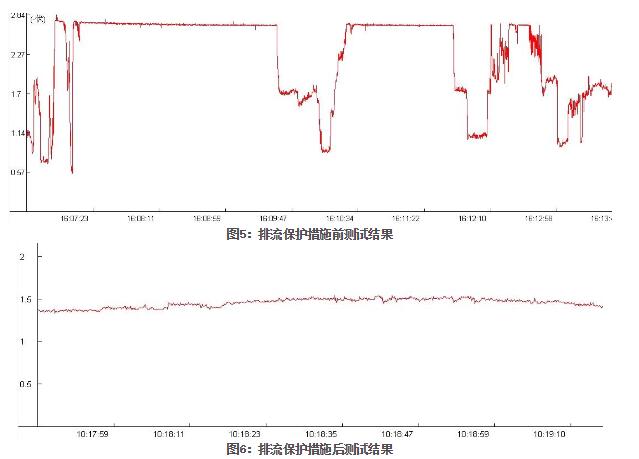

其中橫坐標代表測試時間，縱坐標代表管地電位。
從采集數據的圖形可以看出，該測試樁排流設備安裝前管道電位在-0.57V至-2.8V之間波動，雜散電流影響很?chē)乐?。而在排流設備安裝以后，管地電位基本維持在-1.3V至-1.4V之間，可以看出排流效果十分明顯，而且保護電位也達到相應的保護要求。
陽泉地區土壤酸堿度趨于中性，各排流點的交流干擾電壓也均小于8V。從而可以看出管道排流效果符合SY/T 0032-2000《埋地鋼質管道交流排流保護技術標準》的要求。
從雜散電流排流前后的對比可以看出，安裝排流設施后，各排流點的雜散電流普遍有變小。達到了排流預期效果。
